EXX Modelle – Differential Kühlung Umbau

Bei einigen BMW-Modellen der E8x- und E9x-Baureihen lässt sich der serienmäßige Differentialdeckel gegen eine Aluminiumabdeckung mit ausgeprägten Kühlrippen austauschen. Die größere Oberfläche kann die Wärmeabgabe des Differentialöls verbessern und ist vor allem bei dauerhaft hoher Belastung, leistungsgesteigerten Fahrzeugen oder regelmäßigem Einsatz auf der Rennstrecke interessant.

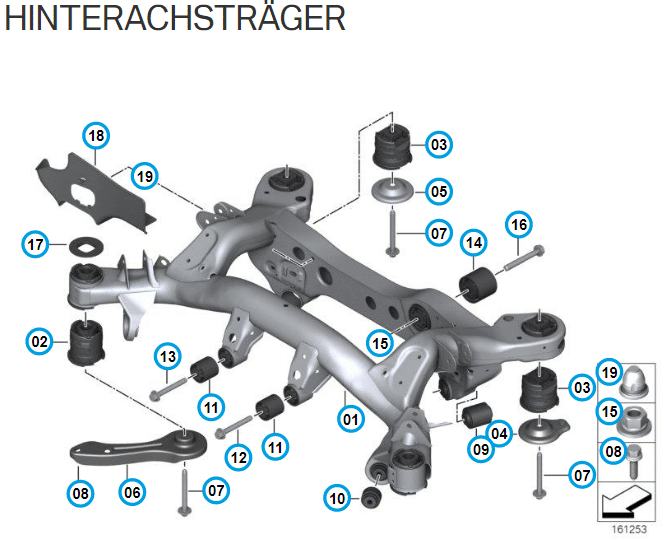

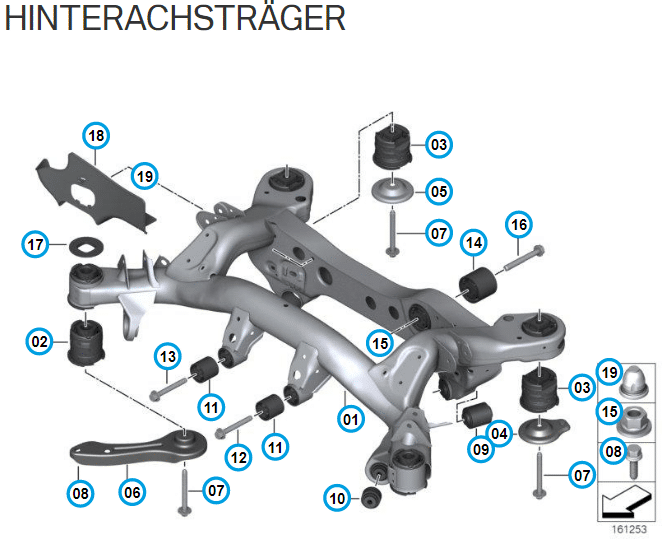

Ein solcher Deckel ist jedoch kein aktiver Ölkühler und der Umbau ist in den meisten Fällen nicht „Plug & Play“. Entscheidend sind nicht nur das Fahrzeugmodell und die Übersetzung, sondern auch die genaue Differentialbauart, die Gehäuseform, die Befestigungspunkte und der Abstand zum Hinterachsträger sowie zur Abgasanlage.

Was bringt ein Differentialdeckel mit Kühlrippen?

Die Kühlrippen vergrößern die äußere Oberfläche des Differentialdeckels. Während der Fahrt kann dadurch mehr Wärme an die vorbeiströmende Luft abgegeben werden. Je nach Bauform kann sich außerdem das nutzbare Ölvolumen geringfügig erhöhen.

Für ein serienmäßiges Straßenfahrzeug ist der Umbau normalerweise nicht zwingend erforderlich. Sinnvoller kann er bei hoher Dauerlast, häufigen Autobahnfahrten mit hoher Geschwindigkeit, leistungsstarken Umbauten oder sportlichem Einsatz werden. Die tatsächliche Wirkung hängt jedoch stark von Luftstrom, Ölfüllstand, Umgebungstemperatur und Belastungsprofil ab.

Übersicht der möglichen BMW-Differentialdeckel

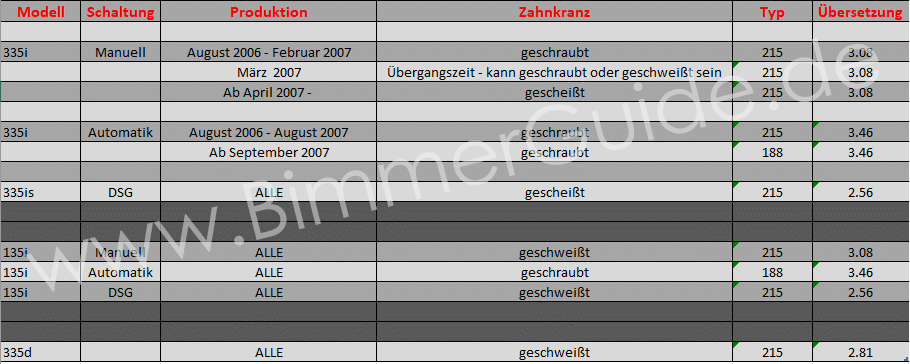

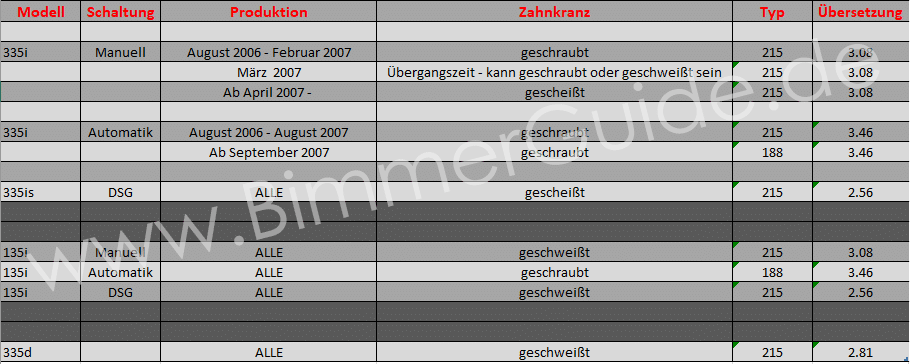

Welches Differential ist verbaut?

Die folgende Tabelle ist die schriftliche Übertragung der bisher eingebundenen Tabellengrafik. Sie dient ausschließlich als Orientierung. Produktionsmonat, Länderausführung, Getriebevariante und bereits erfolgte Reparaturen oder Umbauten können zu Abweichungen führen.

Hinweis: „Alle Produktionsstände“ bezieht sich nur auf die jeweils genannte Getriebevariante innerhalb der betreffenden Modellreihe. Die Tabelle ist keine verbindliche BMW-Teilefreigabe. Vor dem Umbau muss das vorhandene Differential direkt am Fahrzeug geprüft werden.

Benötigte Teile und Materialien

Der genaue Teileumfang hängt von Differentialdeckel, Fahrzeug und Gehäuseausführung ab. Typischerweise werden folgende Komponenten benötigt:

• passender Differentialdeckel für das tatsächlich verbaute Gehäuse
• geeignete Flüssigdichtung nach BMW-Reparaturvorgabe, beispielsweise Loctite 5970 beziehungsweise BMW-Teilenummer 83190404517
• neue Verschlussschrauben mit O-Ring, sofern der Deckel entsprechende Öffnungen besitzt; BMW-Teilenummer 33117525064, M22 × 1,5
• zum Deckel passende Befestigungsschrauben; beim 215K/220K-Deckel wird unter anderem die Schraube 33117521292, M10 × 25, verwendet
• individuell angefertigte Distanzhülse beziehungsweise passend ermittelte Distanzscheiben am hinteren Differentiallager
• längere Befestigungsschraube für die hintere Lagerung, sofern durch die Distanzierung erforderlich
• für das jeweilige Differential freigegebenes Hinterachsgetriebeöl
• gegebenenfalls neue Wellendichtringe, Lagerbuchsen und weitere Befestigungsteile

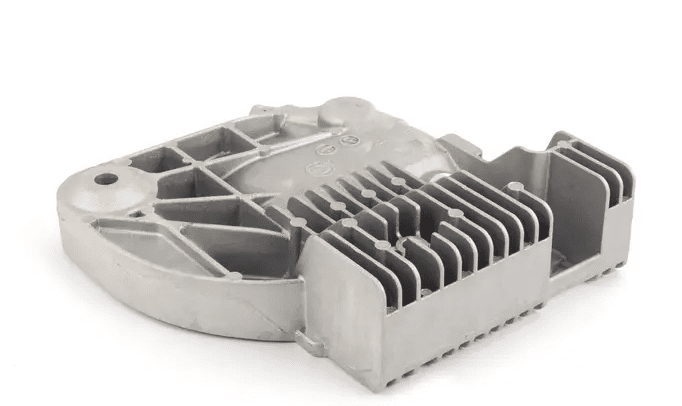

Besonderheiten beim 650i-Deckel 33117519661

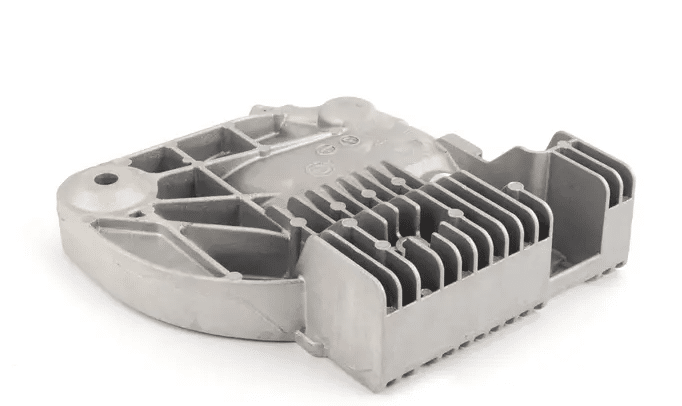

Der häufig verwendete 650i-Deckel besitzt große Kühlrippen und eine Befüll- beziehungsweise Ablassmöglichkeit. Aufgrund der abweichenden hinteren Aufnahme steht der Befestigungspunkt jedoch nicht automatisch an derselben Position wie beim serienmäßigen E8x-/E9x-Deckel.

Aus diesem Grund werden üblicherweise eine Distanzhülse und eine längere M14-Befestigungsschraube benötigt. Bei dokumentierten Umbauten kam eine Schraube M14 × 1,5 × 130 in Festigkeitsklasse 10.9 zum Einsatz. Schraubenlänge, Gewindeeingriff und Festigkeitsklasse müssen jedoch für das konkrete Fahrzeug geprüft werden.

Material darf nur dort entfernt werden, wo weder Dichtfläche noch tragende Bereiche oder Befestigungspunkte geschwächt werden. Nach Fräs-, Säge- oder Schleifarbeiten müssen sämtliche Späne vollständig entfernt werden. Metallreste im Differential können innerhalb kürzester Zeit schwere Schäden verursachen.

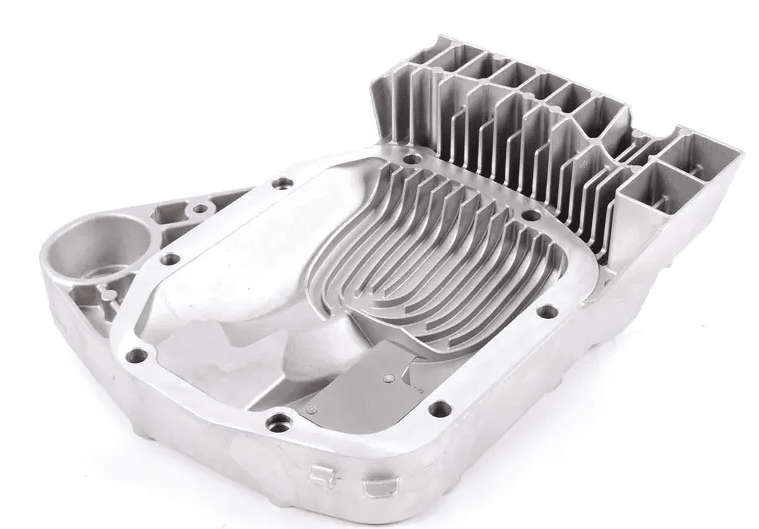

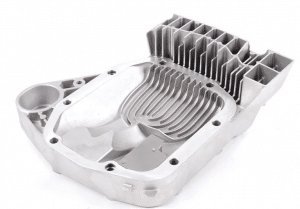

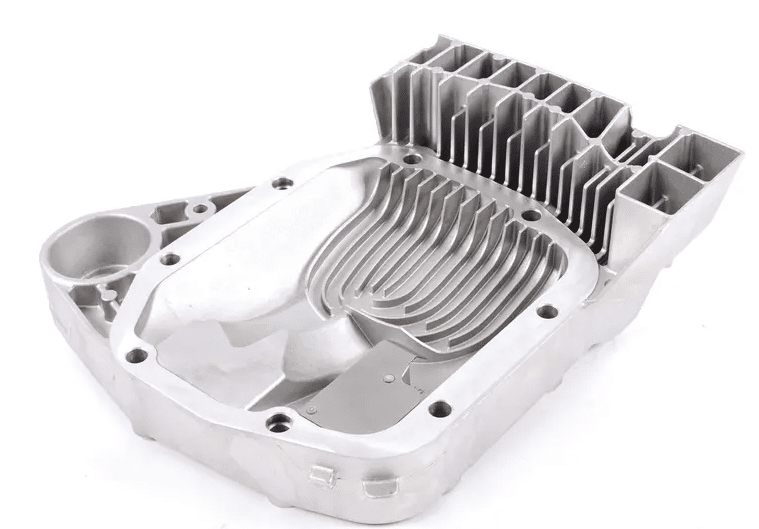

Besonderheiten beim M3-/1M-Deckel 33112283010

Der Deckel des E9x M3 beziehungsweise E82 1M ist optisch attraktiv und besitzt eine ausgeprägte Kühlrippenstruktur. Er hat jedoch keine normale Befüllöffnung im Deckel. Beim ursprünglichen M-Differential befinden sich die entsprechenden Öffnungen am Gehäuse.

Wird der Deckel an einem anderen 215er-Differential verwendet, muss deshalb vorab geklärt werden, wie das Öl korrekt eingefüllt, der Füllstand kontrolliert und das Öl später gewechselt werden kann. Ein nachträgliches Bohren und Gewindeschneiden gehört ausschließlich in die Hände eines Fachbetriebs. Bohrposition, Wandstärke, Dichtheit und die vollständige Entfernung aller Späne sind dabei entscheidend.

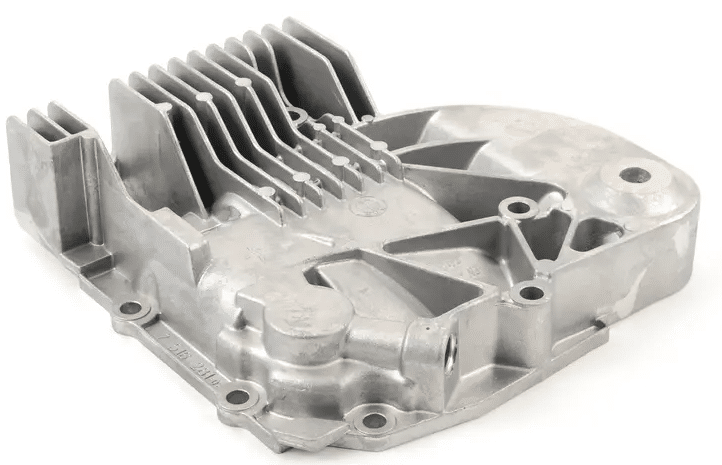

Besonderheiten beim 188K-Deckel 33117516280

Dieser Deckel stammt aus BMW-Modellen mit einem 188K-Hinterachsgetriebe. Die Bezeichnung darf nicht mit einem beliebigen „188er-Differential“ gleichgesetzt werden. Gerade bei E8x- und E9x-Fahrzeugen kommen je nach Ausführung auch 188L-Gehäuse vor, deren Deckelform und Innenkontur abweichen können.

Es existieren dokumentierte Umbauten, bei denen der 188K-Deckel mit einer etwa 15 bis 16 mm starken Distanzierung verwendet wurde. Daraus lässt sich jedoch keine allgemeine Passgarantie ableiten. Der Deckel muss vor der endgültigen Montage sowohl außen als auch innen auf Kollisionsfreiheit geprüft werden.

Grundsätzlicher Ablauf des Umbaus

1. Differential bestimmen: Teilenummer, Gehäusetyp, Übersetzung und vorhandene Ölöffnungen prüfen.
2. Deckel vergleichen: Lochbild, Dichtfläche, Innenkontur und Lage der hinteren Lageraufnahme vermessen.
3. Trocken anpassen: Deckel zunächst ohne Dichtmittel montieren und die Freigängigkeit zum Zahnkranz, Hinterachsträger, Stabilisator und Auspuff prüfen.
4. Distanzierung festlegen: Die hintere Aufnahme darf beim Anziehen nicht verspannt oder seitlich gezogen werden. Distanzhülse und Schraubenlänge müssen exakt zum Fahrzeug passen.
5. Dichtflächen vorbereiten: Alte Dichtmittelreste vollständig entfernen, ohne die Flächen zu beschädigen. Anschließend gründlich entfetten.
6. Deckel montieren: Dichtmittel, Schrauben und Anzugsverfahren nach den passenden BMW-Reparaturunterlagen verwenden. Pauschale Drehmomentwerte sind wegen unterschiedlicher Gehäuse und Schrauben nicht sinnvoll.
7. Öl korrekt befüllen: Das Fahrzeug muss waagerecht stehen. Ölsorte und Füllstand richten sich nach dem tatsächlich verbauten Differential.
8. Abschlusskontrolle: Dichtheit, Bodenfreiheit, Auspuffabstand und spannungsfreie Lagerung prüfen. Nach der ersten Probefahrt erneut kontrollieren.

Fazit

Ein Differentialdeckel mit Kühlrippen kann eine sinnvolle Ergänzung für stark belastete BMW E8x- und E9x-Fahrzeuge sein. Der Umbau darf jedoch nicht allein anhand der Modellbezeichnung geplant werden. Besonders bei den Typen 188, 188K, 188L sowie 215, 215K und 215L können kleine konstruktive Unterschiede über Passform oder Nicht-Passform entscheiden.

Am unkompliziertesten ist ein Umbau, wenn Deckel, Gehäuseform, Ölöffnungen und Befestigungspunkte vorab direkt miteinander verglichen werden. Distanzhülsen, längere Schrauben und eventuell notwendige Anpassungen an den Kühlrippen müssen sauber vermessen und fachgerecht ausgeführt werden. Bei Unsicherheit ist ein erfahrener Differential- oder Motorsportbetrieb die bessere Wahl.
