Druckstück EPS-Lenkung ersetzen (2VL)

Druckstück EPS-Lenkung (ThyssenKrupp) ersetzen bei Ausstattungscode 2VL

Starkes Spiel im Lenkrad reparieren

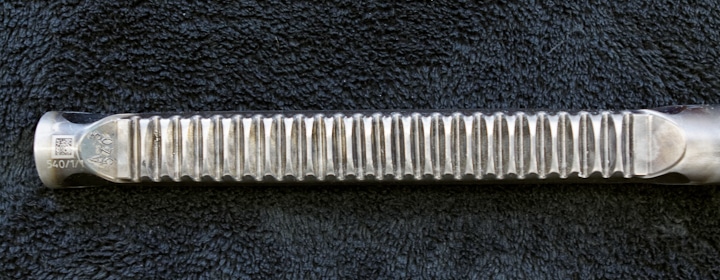

BMW-M-Servotronic-Zahnstange-mit-iVar-UebersetzungBMW-M-Servotronic-Zahnstange-mit-iVar-Uebersetzung

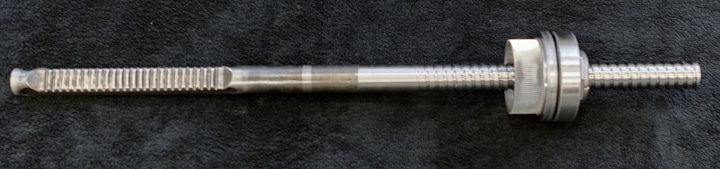

BMW-M-Servotronic-Lenkstange-mit-KugelgewindetriebBMW-M-Servotronic-Lenkstange-mit-Kugelgewindetrieb

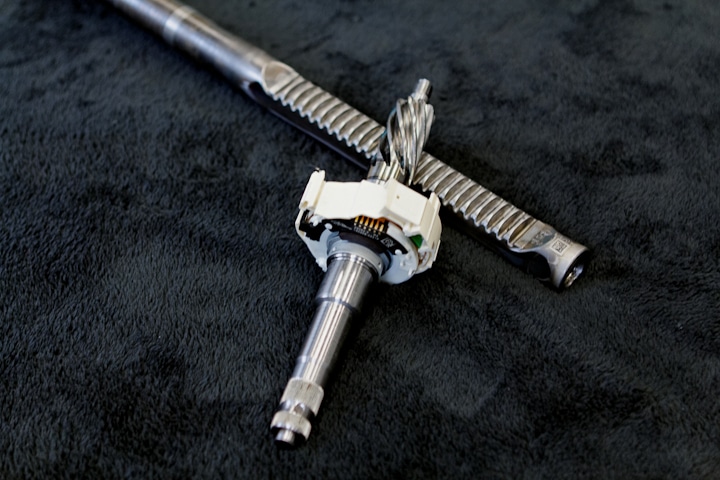

BMW-M-Servotronic-Drehstab-mit-ZahnstangeBMW-M-Servotronic-Drehstab-mit-Zahnstange

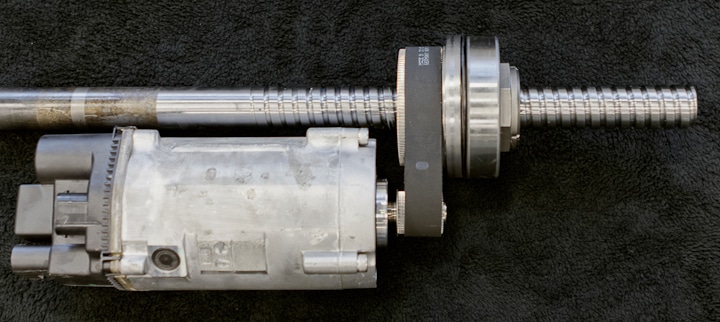

BMW-M-Servotronic-Kugelgewindetrieb-mit-EPS-Motor-und-SteuerungBMW-M-Servotronic-Kugelgewindetrieb-mit-EPS-Motor-und-Steuerung

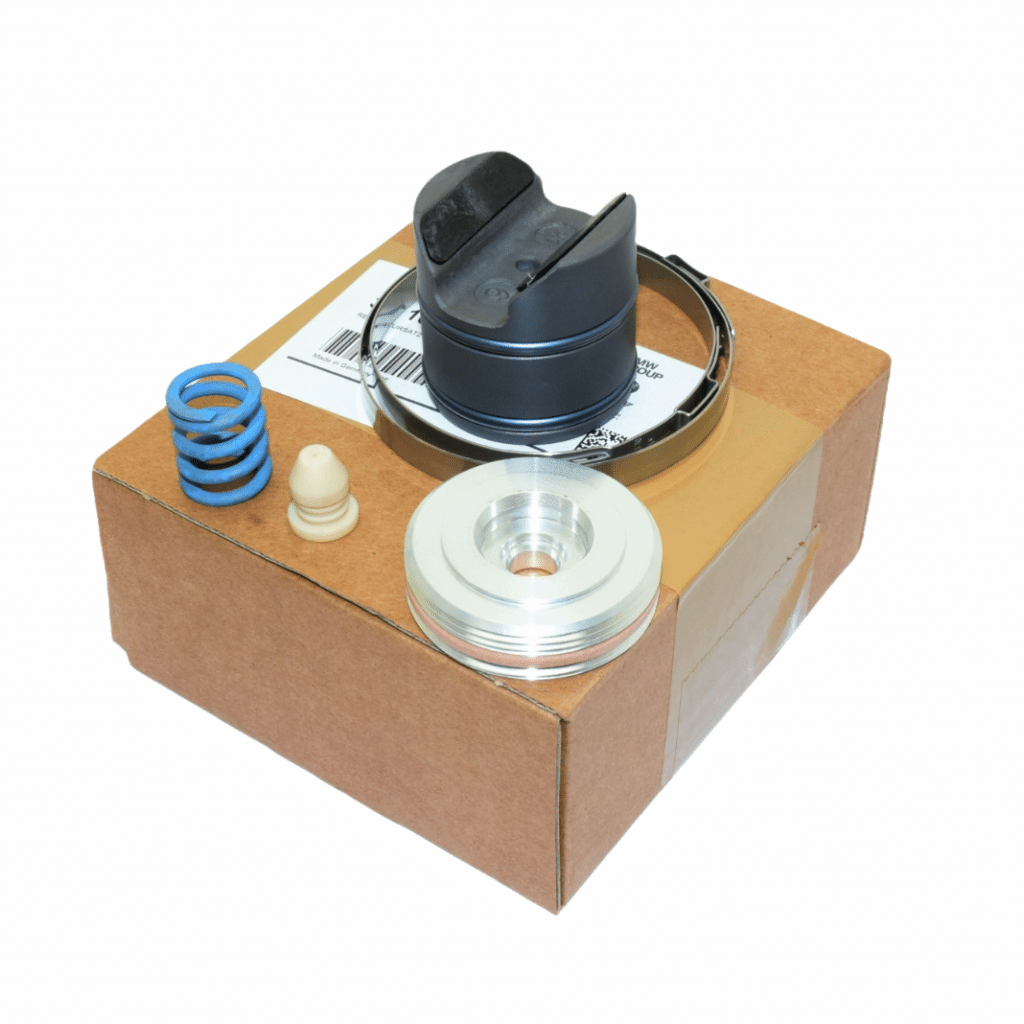

Reparatursatz Druckstück EPS (32106891974)





  • Batterieminusleitung abklemmen

  • Aggregateunterschutz ausbauen

  • Lenkung in Geradeausstellung bringen

Vor Beginn der Arbeiten, das Lenkgetriebe im Bereich des Druckstücks grundlegend mit Bremsenreiniger* o.ä. reinigen (Fusselfreie Tücher zum Putzen benutzen)



Einstellschraube mit dem Spezialwerkzeug 2 458 076 (Stecknuss) und 1/2 “ Umschaltknarre lösen

-Druckfeder mit einer gekröpften Spitzzange entnehmen.

-Dichtungsrückstände auf dem Gewinde vorsichtig mit einem Einweglappen (fusselfreies Tuch) reinigen und evtl. vorhandene Dichtungsrückstände entfernen.

Hinweis:

Die Reinigung mit Druckluft und/oder einem chemischen Reinigungsmittel ist nicht zulässig!





-Druckstück mit einer gekröpften Spitzzange nach oben herausziehen.

-Zur leichteren Demontage bzw. um das Druckstück etwas zu lockern, ggf. an der Lenkspindel ca. 1/4 Umdrehung abwechselnd nach links und nach rechts drehen!

-Einstellschraube, die Druckfeder und das Druckstück entsorgen.

-Sichtprüfung mit einem Spiegel (keine Partikel auf der Zahnstange, keine Partikel an der Druckstückbohrung, keine Beschädigung an der Druckstückbohrung und dem Gewinde) durchführen.

Einbauhinweis:

–

Einstellschraube erneuern
–

Einstellschraube aus dem Reparatursatz auf das Spezialwerkzeug 2 458 076  (Stecknuss) setzen, am Federsitz und am Gewinde einfetten und von Hand anziehen
–

Einstellschraube mit dem Spezialwerkzeug 2 458 076 (Stecknuss) mit 70 Nm festziehen
–

Anschließend zwingend das Lenkrad in beide Richtungen 4 x auf Anschlag drehen.

WICHTIG: Nach dem Lenkrad-Anschlag: Einstellschraube mit dem Spezialwerkzeug 2 458 076  (Stecknuss) um ca. 60° lösen.
